Комплекс РЭБ «Антихорнет» против БПЛА дронов хорнет: характеристики, состав, размещение

Антихорнет — стационарный комплекс противодействия БПЛА с направленными антеннами и 20 генераторами активных помех. Предназначен для защиты объектов критической инфраструктуры и личного состава от ударных и разведывательных БПЛА, дронов типа FPV, Mavic и Autel и БПЛА Hornet.

Комплекс представлен на Международном технологическом конгрессе в Москве.

БПЛА Хорнет

Hornet, также известный как «Марсианин-2», — ударный беспилотник самолётного типа на вооружении ВСУ. Производитель-  американская компания Swift Beat.

• Взлётная масса — около 15 кг.
• Боевая часть — до 4–5 кг.
• Старт — с катапульты.
• Дальность — по оценкам, до 150–200 км в зависимости от версии.
• Навигация — по изображению подстилающей поверхности и инерциальным датчикам, без GPS.
• Радиоканал — со скачкообразной перестройкой частоты.
• Бортовая нейросеть — самостоятельный поиск цели в заданном районе, например транспорта на трассах, и возможность атаки без связи с оператором.
• Электродвигатель — низкий уровень шума и слабая тепловая заметность.
• Модификация DE-2 — возможность спутниковой связи, в том числе Starlink.

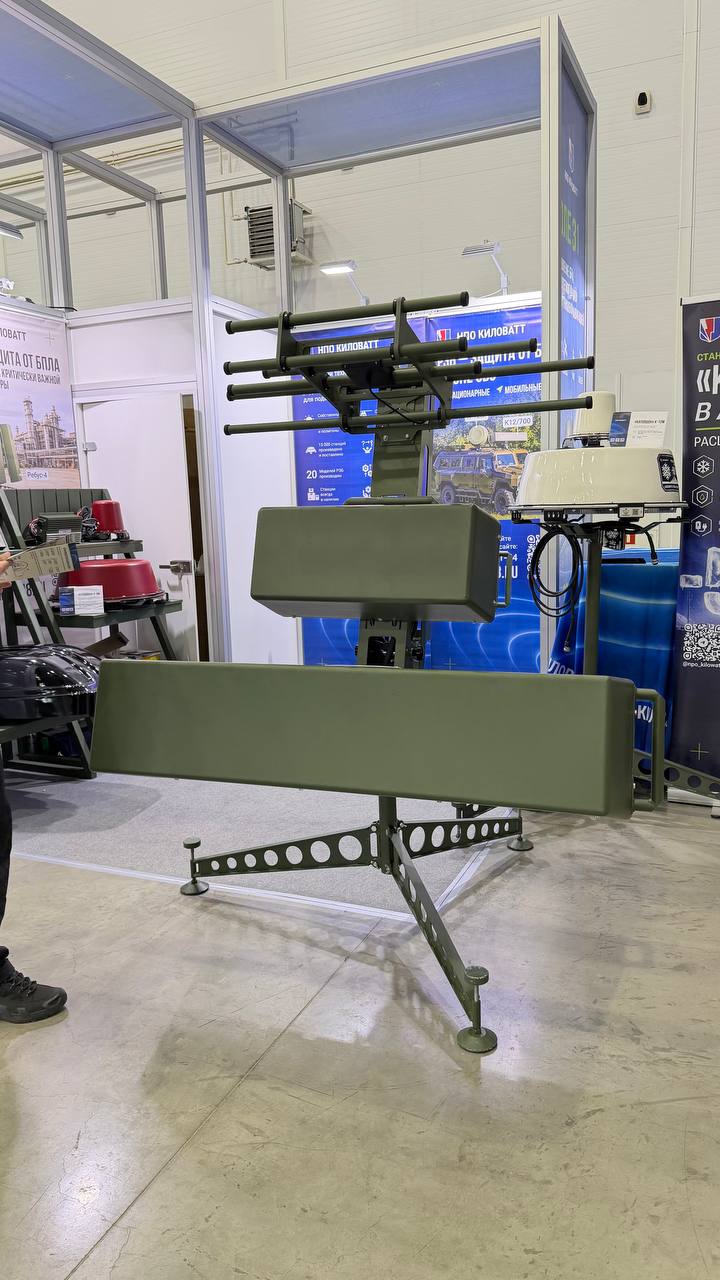

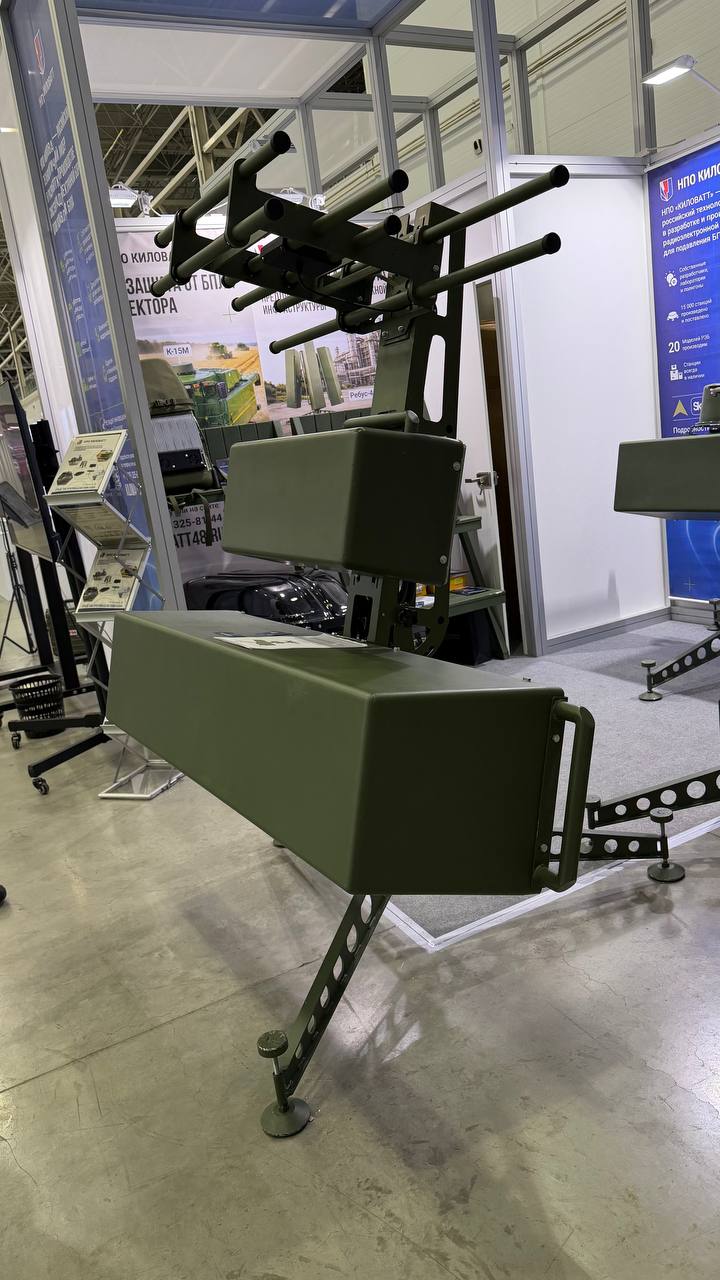

Состав и конструкция Антихорнет от НПО КИЛОВАТТ

Комплекс собирается из модулей на треноге с двухкоординатным поворотным лафетом:

• антенный модуль с направленными антеннами;
• дополнительный модуль;
• модуль «Штора К-12/700»;
• источник питания ИП-24/190 или преобразователь ПН 220/24;
• пульт управления на кабеле 4 м.

Основание металлическое. Корпус-купол противоударный, из армированного радиопрозрачного стеклопластика с радиопрозрачным лакокрасочным покрытием. Конструкция защищает основные блоки от механических повреждений при длительной эксплуатации в различных погодных условиях.

Модули подключаются кабелями к источнику питания.



Технические характеристики

• Диапазоны частот: 135–175 МГц, 240–1020 МГц, 1700–2800 МГц, 3000–3650 МГц, 5100–5300 МГц, 5700–5900 МГц
• Генераторы активных помех: 20 шт., выходная мощность каждого — 50 Вт
• Суммарная выходная мощность передатчиков: до 900 В
• Дальность подавления: до 1500 м от объекта защиты
• Питание: от ИП-24/190, 24 В, со встроенным зарядным устройством, или от сети 220 В через ПН 220/24
• Потребляемый ток: 24 В — до 100 А, 220 В — до 11 А
• Потребляемая мощность: не более 2400 Вт
• Подтверждённая рабочая температура: от −20 до +40 °C
• Габариты: ДМ 1 — 1700×400×440 мм, ДМ 2 — 700×300×360 мм, ДМ 3 «Антихорнет» — 470×1300×410 мм, источник питания — 820×480×250 мм, ПН 220/24 — 550×460×300 мм, тренога — 1000×250 мм, кронштейн — 600×300 мм
• Масса: ДМ 1 — 41 кг, ДМ 2 — 25,5 кг, ДМ 3 «Антихорнет» — 6,2 кг, ИП-24/190 — 90 кг, тренога — 18 кг, кронштейн — 5 кг, общая — 186 кг; ПН 220/24 — 26,3 кг

Комплектация

• комплекс «Антихорнет» с кабелем подключения 4 м — 1 шт.;
• ИП-24/190 — 1 шт.;
• кабель с пультом управления 4 м — 1 шт.;
• тренога с кронштейном — 1 шт.;
• ПН 220/24В 280А — 1 шт.

Размещение

Установка стационарная. Варианты размещения:

• промышленные объекты;
• автодороги и транспортные развязки;
• здания.
